TTL-Luftridå Serie Aiolos.




Serie Aiolos är en varmluftsridå i snygg design för medelstora butiksentréer eller portar.
Aggregaten har energisnåla motorer med 3-stegs varvtalsreglering.
Till butiksentréer bör inte installationshöjden överstiga 2,8m för bästa funktion.
Detta är beroende på användningsområde.

Denna modell används också till portar med bredd 1,0m-5,0m och maxhöjd 4m.
Portarna bör ha en lägre öppningsfrekvens om man skall installera dem på 3,0m-4,0m höjd.

Luftridåaggregatet finns i 3 olika varianter:
Vattenburen värme.
El-batteri 12-30 kW
Kalluftsridå utan värmebatteri.

Mått: Höjd 400 mm djup 800 mm och längderna 1,0 m, 1,2m, 1,5m, 2,0m & 2,5m.

Aggregatet tillverkas i 5 olika längder.
Serie Aiolos 100 = dörröppning 0,8 - 1,0 meter
Serie Aiolos 120 = dörröppning 1,0 - 1,2 meter
Serie Aiolos 150 = dörröppning 1,2 - 1,5 meter.
Serie Aiolos 200 = dörröppning 1,6 - 2,0 meter
Serie Aiolos 250 = dörröppning 2,1 - 2,5 meter.

Färg: standardfärg är vit RAL 9016. Aggregaten kan också lackeras i valfri RAL-kulör enligt arkitekt eller utförande i rostfri 2333,
borstad rostfri eller polerad rostfri.

Röranslutning kan fås på 4 olika sätt: ovan vänster, ovan höger eller sidledes höger och sidledes vänster.
Vid röranslutning sidledes finns luftningsnipplar utdragna.
Dimension anslutning: R28.

Frostskyddsgivare inbyggd i aggregat. Återställning sker på apparatskåpets front.

Montering: På aggregatets ovansida finns monterade lackade pendelfästen 30-30 u-profil för upphängning med gängstång till tak.
Vinkeljärn lackat eller i rostfritt går också att ordna.
Montering i undertak: Vid ont om takhöjd kan pendelfästen fås på sidan för att minimera höjden till aggregatets höjd 400 mm.

Service: Aggregaten är lättservade för all service sker ifrån undersidan av aggregat.

Filter: Rengöring av filter: utföres med hjälp av dammsugare, beroende på graden av försmutsning,
mellan var tredje till nionde vecka. Extra filter levereras mot beställning.






Serie Aiolos 200

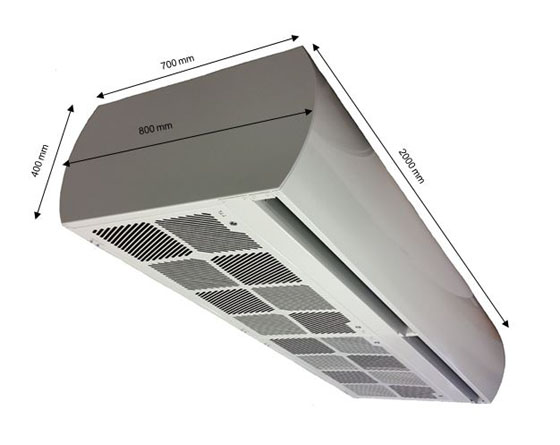

Serie Aiolos: Måttskiss


Serie Aiolos 200

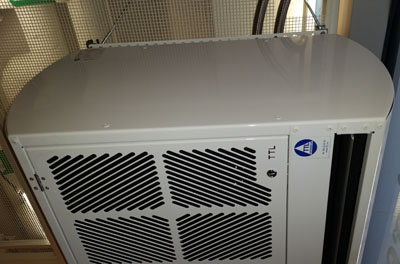

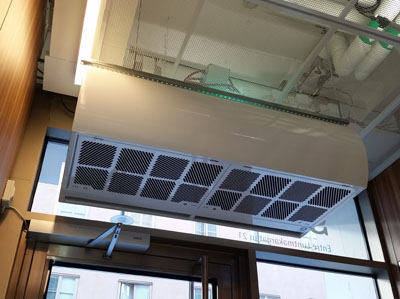

Serie Aiolos: Montering med lackerade pendelfästen 30-30 u-profil

Serie Aiolos 200

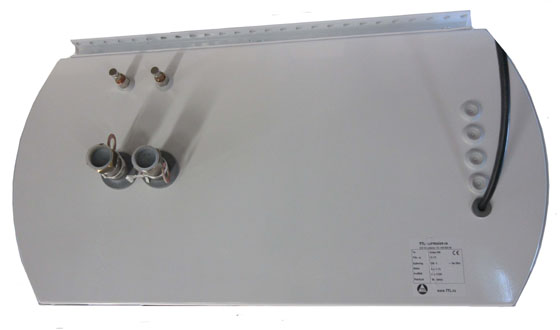

Serie Aiolos: Röranslutning sidledes med utdragna luftningsnipplar.
