TTL-Luftridå Serie Ampyx.






Serie Ampyx är en kraftfull varmluftsridå för medelstora butiksentréer eller portar.
Aggregaten har energisnåla motorer med steglös varvtalsreglering 0-10V.
Till butiksentréer bör inte installationshöjden överstiga 2,5m för bästa funktion. Detta är beroende på användningsområde.

Denna modell används också till portar med bredd 1,0m-5,0m och maxhöjd 4m.
Portarna bör ha en lägre öppningsfrekvens om man skall installera dem på 3,0m-4,0m höjd.

Luftridåaggregatet finns i 2 olika varianter:
Vattenburen värme.
Kalluftsridå utan värmebatteri.

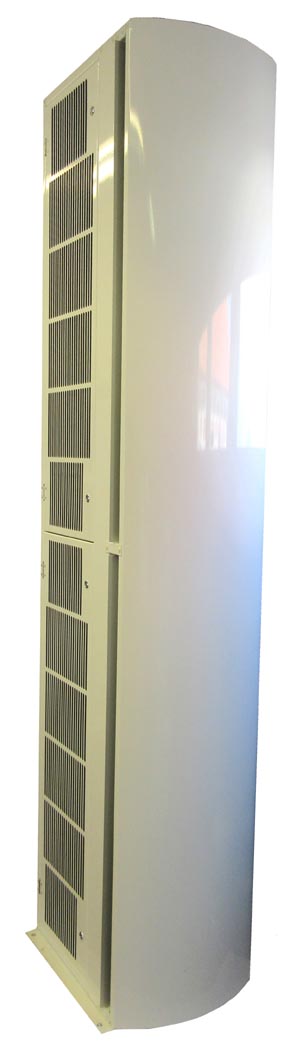

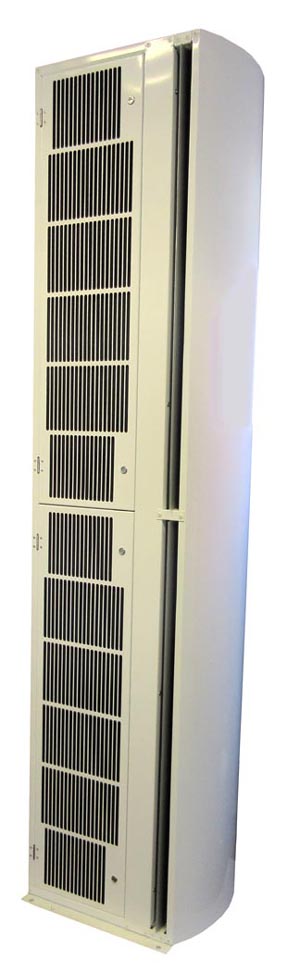

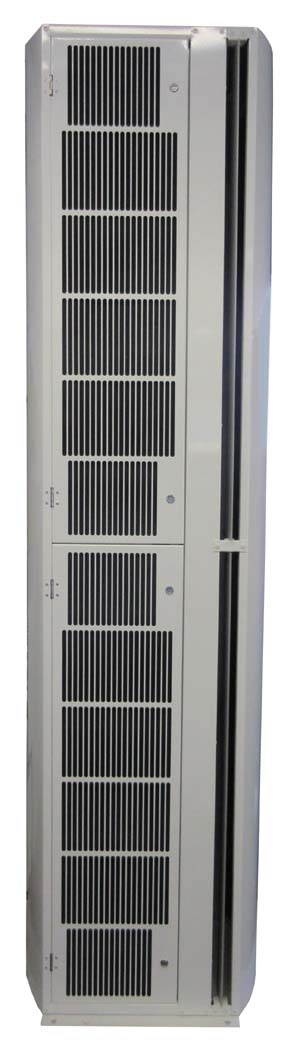

Aggregatet tillverkas även som stående och kan placeras in mot vägg eftersom insug och utblås är på samma sida.

Mått ovanblåsande: Höjd 400 mm djup 600 mm och längderna 1,0 m, 1,5 m, 2,0 m,2,3 m & 2,5 m.

Mått sidoblåsande: Höjd 2300 mm djup 400 mm och längd 600 mm.

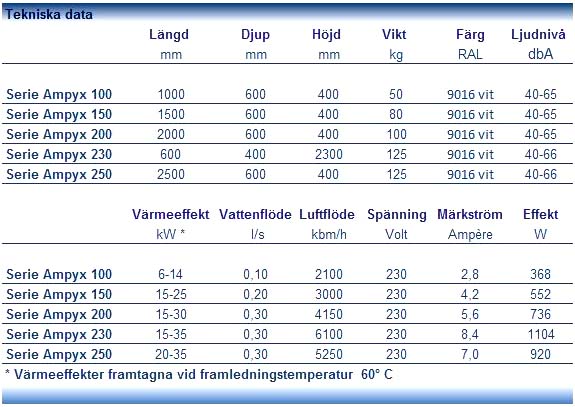

Serie Ampyx tillverkas i 5 olika längder.
Serie Ampyx 100 = dörröppning 0,8-1,0 meter
Serie Ampyx 150 = dörröppning 1,2-1,5 meter.
Serie Ampyx 200 = dörröppning 1,6-2,0 meter
Serie Ampyx 230 = dörröppning 1,5m stående. vid dörröppning från 1,5m till 2,5m används 2 st aggregat.
Serie Ampyx 250 = dörröppning 2,1-2,5 meter.

Färg: standardfärg är vit RAL 9016. Aggregaten kan också lackeras i valfri RAL-kulör enligt arkitekt eller utförande i rostfri 2333, borstad rostfri eller polerad rostfri.

Röranslutning kan fås på 4 olika sätt: ovan vänster, ovan höger eller sidledes höger och sidledes vänster. Vid röranslutning sidledes finns luftningsnipplar utdragna.

Frostskyddsgivare inbyggd i aggregat. Återställning sker på apparatskåpets front.

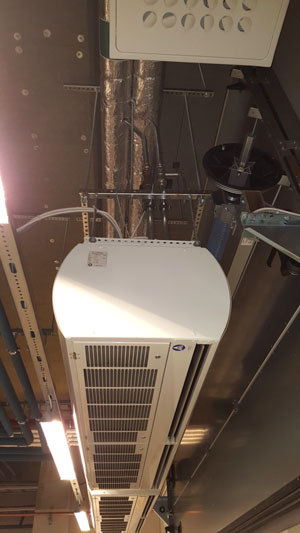

Montering: På aggregatets ovansida finns monterade pendelfästen 30-30 u-profil för upphängning med gängstång till tak.

Montering i undertak: Vid ont om takhöjd kan pendelfästen fås på sidan för att minimera höjden till aggregatets höjd 400 mm.

Montage Stående aggregat: Upptagna hål i aggregatets bottenplatta finns. Det är bara att bulta i golv.
M8 gängskruv finns på ovansidan om man vill fästa mot vägg.

Service: Aggregaten är lättservade för all service sker ifrån undersidan av aggregat.

Filter: Rengöring av filter: utföres med hjälp av dammsugare, beroende på graden av försmutsning,
mellan var tredje till nionde vecka. Extra filter levereras mot beställning.

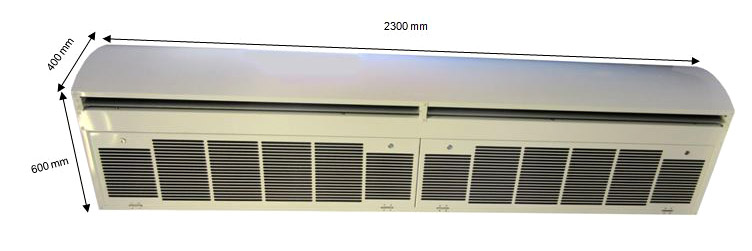

Serie Ampyx: Måttskiss


Serie Ampyx 230

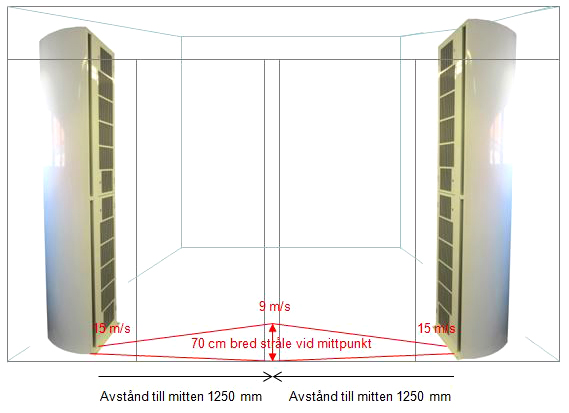

Serie Ampyx: Montage-Hastighet


Serie Ampyx 230
