TTL-Luftridå Serie Z.




Serie Z är en utav de effektivaste varmluftsridåerna på marknaden.

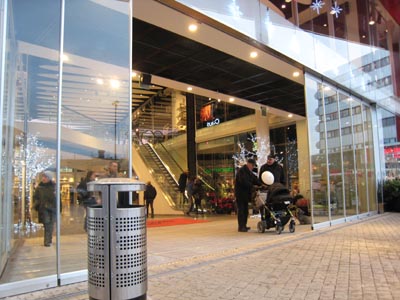

De är till för större butiksentréer eller gallerior.
Aggregaten har energisnåla motorer med steglös varvtalsreglering 0-10V.
Till butiksentréer bör inte installationshöjden överstiga 3,0 m för bästa funktion.
Detta är beroende på användningsområde. Bredden bör inte överstiga 10,0 m

Det går tillverka andra mått på längden vid behov (special).


Luftridåaggregatet finns i 2 olika varianter:
Vattenburen värme.
El-batteri 12-36 kW

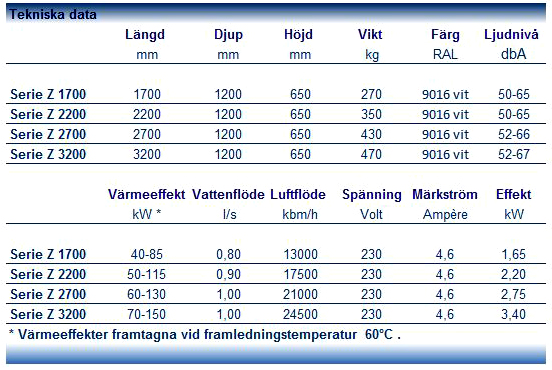

Mått: Höjd 650 mm djup 1200 mm och längderna 1,7 m, 2,2m, 2,7m & 3,2m.

Aggregatet tillverkas i 4 olika längder.
Serie Z 1700 = dörröppning 1,2-1,7 meter
Serie Z 2200 = dörröppning 1,7-2,2 meter.
Serie Z 2700 = dörröppning 2,2-2,7 meter
Serie Z 3200 = dörröppning 2,7-3,2 meter.

Färg: standardfärg är vit NCS 0500. Aggregaten kan också lackeras i valfri RAL-kulör enligt arkitekt eller utförande i rostfri 2333,
borstad rostfri eller polerad rostfri.
Röranslutning kan fås på 4 olika sätt: ovan vänster, ovan höger eller sidledes höger och sidledes vänster.
Vid röranslutning sidledes finns luftningsnipplar utdragna.
Frostskyddsgivare inbyggd i aggregat. Återställning sker på apparatskåpets front.

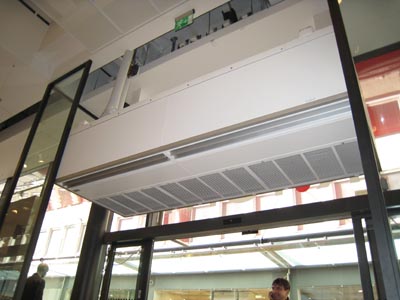

Montering: På aggregatets ovansida finns monterade vinkeljärn 50x50 för upphängning med gängstång till tak.

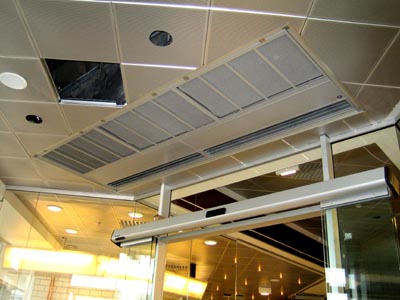

Montering i undertak: Vid ont om takhöjd kan pendelfästen fås på sidan för att minimera höjden till aggregatets höjd 650 mm.

Service: Aggregaten är lättservade för all service sker ifrån undersidan av aggregat.

Filter: Rengöring av filter: utföres med hjälp av dammsugare, beroende på graden av försmutsning,
mellan var tredje till nionde vecka. Extra filter levereras mot beställning.






Serie Z






















Serie Z: Måttskiss


Serie Z
